GENERATOR ARUS SEARAH (DC)

PENGERTIAN GENERATOR

      Generator adalah sumber tegangan listrik yang diperoleh melalui perubahan energi mekanik menjadi energi listrik. Generator bekerja berdasarkan prinsip induksi elektromagnetik, yaitu dengan memutar suatu kumparan dalam medan magnet sehingga timbul ggl induksi. Generator mempunyai dua komponen utama, yaitu bagian yang diam (stator) dan bagian yang bergerak (rotor). Rotor berhubungan dengan poros generator yang berputar di pusat stator. Poros generator biasanya diputar menggunakan usaha luar yang dapat berasal dari turbin, baik turbin air atau turbin uap dan selanjutnya berproses menghasilkan arus listrik.Jenis- Jenis Generator
1. Jenis generator berdasarkan letak kutubnya :
a. generator kutub dalam : generator kutub dalam mempunyai medan magnet yang terletak pada bagian yang berputar (rotor).
b. generator kutub luar : generator kutub luar mempunyai medan magnet yang terletak pada bagian yang diam (stator)
2. Jenis generator berdasarkan putaran medan :
a. generator sinkron
b. generator asinkron
3. Jenis generator berdasarkan jenis arus yang dibangkitkan :
a. generator arus searah (DC)b. generator arus bolak balik (AC)
4. Jenis generator dilihat dari fasanya :
a. generator satu fasa
b. generator tiga fasa
5. Jenis generator berdasarkan bentuk rotornya :
a. generator rotor kutub menonjol biasa digunakan pada generator dengan rpm rendah seperti PLTA dan PLTD
b. generator rotor kutub rata (silindris)  biasa digunakan pada pembangkit listrik / generator dengan putaran rpm tinggi seperti PLTG dan PLTU
     Berdasarkan jenisnya generator jenis arus, pengertian dari generator arus bolak-balik yang disebut juga alternator dan generator arus searah. Tahukah kamu perbedaan antara generator arus bolak-balik dan generator arus searah?Perbedaan generator arus bolak-balik dengan generator arus searah hanyalah pada bentuk cincin yang berhubungan dengan kedua ujung kumparan.Pada generator arus bolak-balik terdapat dua buah cincin, dengan tiap cincin berhubungan dengan tiap ujung kumparan. Pada generator arus searah hanya terdapat sebuah cincin yang terbelah di tengahnya yang dinamakan cincin belah atau komutator.Perhatikan perbedaan antara generator arus searah dan generator arus bolak-balik pada Gambar!Gambar: Generator AC (atas) dan Generator DC (bawah)GENERATOR DC

Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Medan magnet pada generator dapat dibangkitkan dengan dua cara yaitu : Dengan magnet permanen Dengan magnet remanen Generator listrik dengan magnet permanen sering juga disebut magneto dynamo. Karena banyak kekurangannya, maka sekarang jarang digunakan. Sedangkan generator dengan magnet remanen menggunakan medan magnet listrik, mempunyai kelebihan-kelebihan yaitu : Medan magnet yang dibangkitkan dapat diatur Pada generator arus searah berlaku hubungan-hubungan sebagai berikut : Berdasarkan cara memberikan fluks pada kumparan medannya, generator arus searah dapat dikelompokkan menjadi 2 yaitu: Generator berpenguatan bebas Generator tipe penguat bebas dan terpisah adalah generator yang lilitan medannya dapat dihubungkan ke sumber dc yang secara listrik tidak tergantung dari mesin. Tegangan searah yang dipasangkan pada kumparan medan yang mempunyai tahanan Rf akan menghasilkan arus If dan menimbulkan fluks pada kedua kutub. Tegangan induksi akan dibangkitkan pada generator. Jika generator dihubungkan dengan beban, dan Ra adalah tahanan dalam generator, maka hubungan yang dapat dinyatakan adalah: Besaran yang mempengaruhi kerja dari generator : Tegangan jepit (V) Arus eksitasi (penguatan) Arus jangkar (Ia) Kecepatan putar (n)         2.  Generator berpenguatan sendiri a.   Generator searah seri b.   Generator Shunt Pada generator shunt, untuk mendapatkan penguatan sendiri diperlukan :  Adanya sisa magnetik pada sistem penguat Hubungan dari rangkaian medan pada jangkar harus sedemikian, hingga arah medan yang terjadi, memperkuat medan yang sudah ada. Mesin shunt akan gagal membangkitkan tegangannya kalau: Sisa magnetik tidak ada. Misal: Pada mesin-mesin baru. Sehingga cara memberikan sisa magnetik adalah pada generator shunt dirubah menjadi generator berpenguatan bebas atau pada generator dipasang pada sumber arus searah, dan dijalankan sebagai motor shunt dengan polaritas sikat-sikat dan perputaran nominal Hubungan medan terbalik, Karena generator diputar oleh arah yang salah dan dijalankan, sehingga arus medan tidak memperbesar nilai fluksi. Untuk memperbaikinya dengan hubungan-hubungan perlu diubah dan diberi kembali sisa magnetik, seperti cara untuk memberikan sisa magnetik Tahanan rangkaian penguat terlalu besar. Hal ini terjadi misalnya pada hubungan terbuka dalam rangkaian medan, hingga Rf tidak berhingga atau tahanan kontak sikat terlalu besar atau komutator kotor. c.       Generator Kompon Generator kompon merupakan gabungan dari generator shunt dan generator seri, yang dilengkapi dengan kumparan shunt dan seri dengan sifat yang dimiliki merupakan gabungan dari keduanya. Generator kompon bisa dihubungkan sebagai kompon pendek atau dalam kompon panjang. Perbedaan dari kedua hubungan ini hampir tidak ada, karena tahanan kumparan seri kecil, sehingga tegangan drop pada kumparan ini ditinjau dari tegangan terminal kecil sekali dan terpengaruh. Biasanya kumparan seri dihubungkan sedemikian rupa, sehingga kumparan seri ini membantu kumparan shunt, yakni MMF nya searah. Bila generator ini dihubungkan seperti itu, maka dikatakan generator itu mempunyai kumparan kompon bantu. Mesin yang mempunyai kumparan seri melawan medan shunt disebut kompon lawan dan ini biasanya digunakan untuk motor atau generator- generator khusus seperti untuk mesin las. Dalam hubungan kompon bantu yang mempunyai peranan utama ialah kumparan shunt dan kumparan seri dirancang untuk kompensasi MMF akibat reaksi jangkar dan juga tegangan drop di jangkar pada range beban tertentu. Ini mengakibatkan tegangan generator akan diatur secara otomatis pasa satu range beban tertentu i.   Kompon Panjang    ii.  Kompon Pendek  Pembangkitan Tegangan Induksi Pada Generator Berpenguatan Sendiri Disini akan diterangkan pembangkitan tegangan induksi generator shunt dalam keadaan tanpa beban. Pada saat mesin dihidupkan (S tutup), timbul suatu fluks residu yang memang sudah terdapat pada kutub. Dengan memutarkan rotor, akan dibangkitkan tegangan induksi yang kecil pada sikat. Akibat adanya tegangan induksi ini mengalirlah arus pada kumparan medan. Arus ini akan menimbulkan fluks yang memperkuat fluks yang telah ada sebelumnya. Proses terus berlangsung hingga dicapai tegangan yang stabil. Jika tahanan medan diperbesar, tegangan induksi yang dibangkitkan menjadi lebih kecil. Berarti makin besar tahanan kumparan medan, makin buruk generator tersebut. JENIS – JENIS GENERATOR DC Seperti telah disebutkan diawal, bahwa generator DC berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker) dibagi menjadi 3 jenis, yaitu: Generator penguat terpisah       2. Generator shunt       3. Generator kompon Generator Penguat Terpisah Pada generator penguat terpisah, belitan eksitasi (penguat eksitasi) tidak terhubung menjadi satu dengan rotor. Terdapat dua jenis generator penguat terpisah, yaitu: 1. Penguat elektromagnetik (Gambar 8.a) 2. Magnet permanent / magnet tetap (Gambar 8.b) generator penguat terpisah Energi listrik yang dihasilkan oleh penguat elektromagnet dapat diatur melalui pengaturan tegangan eksitasi. Pengaturan dapat dilakukan secara elektronik atau magnetik. Generator ini bekerja dengan catu daya DC dari luar yang dimasukkan melalui belitan F1-F2. Penguat dengan magnet permanen menghasilkan tegangan output generator yang konstan dari terminal rotor A1-A2. Karakteristik tegangan V relatif konstan dan tegangan akan menurun sedikit ketika arus beban I dinaikkan mendekati harga nominalnya. Karakteristik Generator Penguat Terpisah Gambar. karakteristik generator penguat terpisah karakteristik generator penguat terpisah saat eksitasi penuh (Ie 100%) dan saat eksitasi setengah penuh (Ie 50%). Ie adalah arus eksitasi, I adalah arus beban.Tegangan output generator akan sedikit turun jika arus beban semakin besar. Kerugian tegangan akibat reaksi jangkar. Perurunan tegangan akibat resistansi jangkar dan reaksi jangkar, selanjutnya mengakibatkan turunnya pasokan arus penguat ke medan magnet, sehingga tegangan induksi menjadi kecil. Generator Shunt Pada generator shunt, penguat eksitasi E1-E2 terhubung paralel dengan rotor (A1-A2). Tegangan awal generator diperoleh dari magnet sisa yang terdapat pada medan magnet stator. Rotor berputar dalam medan magnet yang lemah, dihasilkan tegangan yang akan memperkuat medan magnet stator, sampai dicapai tegangan nominalnya. Pengaturan arus eksitasi yang melewati belitan shunt E1-E2 diatur oleh tahanan geser. Makin besar arus eksitasi shunt, makin besar medan penguat shunt yang dihasilkan, dan tegangan terminal meningkat sampai mencapai tegangan nominalnya. Diagram rangkaian generator shunt dapat dilihat pada Gambar dibawah ini. Diagram rangkaian generator shunt Jika generator shunt tidak mendapatkan arus eksitasi, maka sisa megnetisasi tidak akan ada, atau jika belitan eksitasi salah sambung atau jika arah putaran terbalik, atau rotor terhubung- singkat, maka tidak akan ada tegangan atau energi listrik yang dihasilkan oleh generator tersebut. Karakteristik Generator Shunt Gambar. karakteristik generator shunt Generator shunt mempunyai karakteristik seperti ditunjukkan pada Gambar diatas. Tegangan output akan turun lebih banyak untuk kenaikan arus beban yang sama, dibandingkan dengan tegangan output pada generator penguat terpisah. Sebagai sumber tegangan, karakteristik dari generator penguat terpisah dan generator shunt tentu kurang baik, karena seharusnya sebuah generator mempunyai tegangan output yang konstan, namun hal ini dapat diperbaiki pada generator kompon. Generator Kompon Generator kompon mempunyai dua penguat eksitasi pada inti kutub utama yang sama. Satu penguat eksitasi merupakan penguat shunt, dan lainnya merupakan penguat seri. Diagram rangkaian generator kompon ditunjukkan pada Gambar dibawah ini. Pengatur medan magnet (D1-D2) terletak di depan belitan shunt. Diagram rangkaian generator kompon Karakteristik Generator Kompon gambar karakteristik generator kompon Gambar diatas menunjukkan karakteristik generator kompon. Tegangan output generator terlihat konstan dengan pertambahan arus beban, baik pada arus eksitasi penuh maupun eksitasi 50%. Hal ini disebabkan oleh adanya penguatan lilitan seri, yang cenderung naik tegangannya jika arus beban bertambah besar. Jadi ini merupakan kompensasi dari generator shunt, yang cenderung tegangannya akan turun jika arus bebannya naik.

KONTRUKSI GENERATOR DC Pada umumnya generator DC dibuat dengan menggunakan magnet permanent dengan 4-kutub rotor, regulator tegangan digital, proteksi terhadap beban lebih, starter eksitasi, penyearah, bearing dan rumah generator atau casis, serta bagian rotor. Gambar 1 menunjuk-kan gambar potongan melintang konstruksi generator DC. Konstruksi Generator DC Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor. Struktur Genertor DC

Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang. PRINSIP KERJA GENERATOR DC Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday :  Dengan lain perkataan, apabila suatu konduktor memotong garis-garis fluksi magnetik yang berubah-ubah, maka GGL akan dibangkitkan dalam konduktor itu. Jadi syarat untuk dapat dibangkitkan GGL adalah :  harus ada konduktor ( hantaran kawat )  harus ada medan magnetik harus ada gerak atau perputaran dari konduktor dalam medan, atau ada fluksi yang berubah yang memotong konduktor itu.

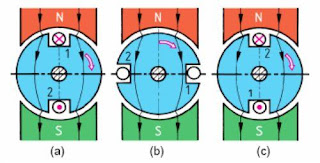

Prinsip Kerja Generator DC

Keterangan gambar :

Pada gambar Generator DC Sederhana dengan sebuah penghantar kutub tersebut, dengan memutar rotor ( penghantar ) maka pada penghantar akan timbul EMF.  Kumparan ABCD terletak dalam medan magnet sedemikian rupa sehingga sisi A-B dan C-D terletak tegak lurus pada arah fluks magnet.  Kumparan ABCD diputar dengan kecepatan sudut yang tetap terhadap sumbu putarnya yang sejajar dengan sisi A-B dan C-D.  GGL induksi yang terbentuk pada sisi A-B dan sisi C-D besarnya sesuai dengan perubahan fluks magnet yang dipotong kumparan ABCD tiap detik sebesar :

Untuk menentukan arah arus pada setiap saat, berlaku pada kaidah tangan kanan : ibu jari : gerak perputaran  jari telunjuk : medan magnetik kutub utara dan selatan  jari tengah : besaran galvanis tegangan U dan arus I  Untuk perolehan arus searah dari tegangan bolak-balik, meskipun tujuan utamanya adalah pembangkitan tegangan searah, tampak bahwa tegangan kecepatan yang dibangkitkan pada kumparan jangkar merupakan tegangan bolak-balik. Bentuk gelombang yang berubah-ubah tersebut karenanya harus disearahkan.

Untuk mendapatkan arus searah dari arus bolak balik dengan menggunakan metode atau sistem: Saklar  Komutator  Dioda  Sistem Saklar

Saklar berfungsi untuk menghubung singkatkan ujung-ujung kumparan. Prinsip kerjanya adalah sebagai berikut : Bila kumparan jangkar berputar, maka pada kedua ujung kumparan akan timbul tegangan yang sinusoida. Bila setengah periode tegangan positif saklar di hubungkan, maka tegangan menjadi nol. Dan bila saklar dibuka lagi akan timbul lagi tegangan. Begitu seterusnya setiap setengah periode tegangan saklar dihubungkan, maka akan dihasilkan tegangan searah gelombang penuh. Sistem Komutator Komutator berfungsi sebagai saklar, yaitu untuk menghubung singkatkan kumparan jangkar. Komutator berupa cincin belah yang dipasang pada ujung kumparan jangkar.Bila kumparan jangkar berputar, maka cincin belah ikut berputar. Karena kumparan berada dalam medan magnet, akan timbul tegangan bolak balik sinusoidal. Bila kumparan telah berputar setengah putaran, sikat akan menutup celah cincin sehingga tegangan menjadi nol. Karena cincin berputar terus, maka celah akan terbuka lagi dan timbul tegangan lagi. Bila perioda tegangan sama dengan perioda perputaran cincin, tegangan yang timbul adalah tegangan arus searah gelombang penuh. Gambar. Efek komutasi Sistem Dioda Dioda adalah komponen pasif yang mempunyai sifat-sifat sebagai berikut: Bila diberi prasikap maju (forward bias) bisa dialiri arus.  Bila diberi prasikap balik (reverse bias) dioda tidak akan dialiri arus. Prinsip kerja Generator DC Teori yang mendasari terbentuknya GGL induksi pada generator ialahPercobaan Faraday. Percobaan Faraday membuktikan bahwa pada sebuah kumparan akan dibangkitkan GGL Induksi apabila jumlah garis gaya yang diliputi oleh kumparan berubah-ubah. Ada 3 hal pok ok terkait dengan GGL Induksi ini, yaitu : 1. Adanya flux magnet yang dihasilkan oleh kutub-kutub magnet. 2. Adanya kawat penghantar yang merupakan tempat terbentuknya EMF. 3. Adanya perubahan flux magnet yang melewati kawat penghantar listrik. ·         Pada gambar tersebut, dengan memutar rotor ( penghantar ) maka pada penghantar akan  timbul EMF. ·         Kumparan ABCD terletak dalam medan magnet sedemikian rupa sehingga sisi A-B dan C-D terletak tegak lurus pada arah fluks magnet. ·         Kumparan ABCD diputar dengan kecepatan sudut yang tetap terhadap sumbu putarnya yang sejajar dengan sisi A-B dan C-D. ·         GGL induksi yang terbentuk pada sisi A-B dan sisi C-D besarnya sesuai dengan perubahan fluks magnet yang dipotong kumparan ABCD tiap detik sebesar : Prinsip kerja generator (dinamo) DC sama dengan generator AC. Namun, pada generator DC arah arus induksinya tidak berubah. Hal ini disebabkan cincin yang digunakan pada generator DC berupa cincin belah (komutator). Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara: • Dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik. • Dengan menggunakan komutator, menghasilkan tegangan DC. Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.                                                Gambar 2. Pembangkitan Tegangan Induksi. Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.                   Gambar 3. Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip. • Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah      komutator berfungsi sebagai penyearah tegangan AC. • Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan). APLIKASI GENERATOR DC DALAM KEHIDUPAN SEHARI HARI 1. Alternator Mobil Alternator mobil merupakan salah satu aplikasi dari generator dc. Sistem pengisian pada kendaraan mempunyai 3 rangkaian komponen penting yaitu Aki, Alternator dan Regulator. Alternator sendiri terdiri dari komponen-komponen seperti gabungan kutub magnet yang dinamakan rotor, yang didalamnya terdapat kumparan kawat magnet yang dinamakan stator.  Alternator mulai berfungsi untuk menghasilkan listrik/pembangkit listrik ketika mesin dihidupkan untuk disalurkan ke aki dengan mengkonversi / mengubah tegangan AC menjadi tegangan DC. Sedangkan regulator punya fungsi sebagai alat pengatur dan pembatas voltase yang terdiri dari sebuah rangkaian dioda yang dinamakan rectifier serta dua kipas dalam (internal Fan) untuk menghasilkan sirkulasi udara. Model alternator untuk setiap jenis mobil itu berbeda-beda, tapi kebanyakan alternator mempunyai regulator yang berada didalamnya ( IC built In), namun untuk tipe yang lama mempunyai regulator diluar. Tidak seperti model yang lama, tipe yang punya IC bulit in ini dapat dengan mudah diperbaiki dengan membuka tutup bagian atasnya. Tipe lainnya adalah model pulley alternator yang diikat/dikencangkan ke bagian sumbu rotor. Alternator dengan tipe ini tidak mempunyai kipas luar yang menjadi bagian dari pulley-nya namun sudah mempunyai 2 kipas dalam untuk sirkulasi udara pendingin, tidak seperti jenis alternator lama yang menggunakan kipas luar untuk pendinginan. Antara Aki dengan Alternator Besaran daya yang terdapat alternator beragam, mulai dari yang paling kecil yang mempunyai daya 35 A hingga yang terbesar yang beredar dipasaran yaitu 220 A. Karena berfungsi sebagai pembangkit daya listrik ke aki, apabila ada penambahan perangkat atau aksesoris mobil yang membutuhkan beban listrik yang besar / banyak, cukup dengan mengganti alternatornya bukan aki. Karena bila memperbesar daya listrik di aki tapi penyaluran tenaganya lebih kecil, maka aki akan tetap tekor. Jadi makin besar beban listrik yang dipakai, makin besar juga daya dari alternator yang harus dipergunakan. 2. Dinamo Sepeda Dinamo sepeda merupakan generator kecil yang dapat menghasilkan arus listrik yang kecil pula. pada Dinamo sepeda prinsip kerjanya yaitu energi gerak di ubah menjadi energi listrik .Dinamo sepeda ini hanya menyalakan lampu depan dan belakang terangnnya lampu di tentukan oleh cepatnya roda berputar yang mengakibatkan di namo juga cepat dan arus listrik juga akn besar pula . Dinamo sepeda intinya adalah sebuah magnet yang dapat berputar dan sebuah kumparan tetap.bila roda sepeda di putar dan pada dinamo akan memutar sehingga roda akan memutar magnet biasanya dinamo dapat menghasilakan tegangangan 6 sampai 12 Volt.jadi dengan adanya dinamo pada sepeda dapat memudahkan kita bila menggunakan sepeda bila malam hari.  3. LAS LISTRIK Las listrik juga merupakan aplikasi dari generator dc. Las listrik adalah teknik menyambung dua bagian logam memanfaatkan tenaga panas yang diperoleh dari sumber tenaga listrik AC maupun DC dengan tambahan logam pengisi. Sumber tenaga panas mencairkan sebagian logam induk dan logam pengisi. Sumber tenaga panas mencairkan sebagian logam induk dan logsm pengisi sehingga diperoleh sambungan permanen yang sulit dipisahkan. Pekerjaan las listrik memiliki resiko bahaya kecelakaan cukup besar yang dapat diminimalkan dengan alat keselamatan kerja. Mesin yang wajib tersedia adalah mesin las untuk menyambung dua permukaan baja. Alat las harus tersedia karena fungsinya yang tidak bisa digantikan oleh alat yang umum tersedia di perdesaan. Alat las sebaiknya dari jenis las busur listrik yang dapat menggunakan listrik dari PLTMH. Las karbit (oxyacetylene) tidak dianjurkan untuk desa terpencil karena akan mengalami kesulitan dalam transportasi tabung oksigen.  4. Kipas Komputer Kipas computer merupakan aplikasi dari motor dc. Dikarenakan kipas computer dihubungkan kepada tegangan dc 5 volt ( tergantung kipas komputernya). Kipas komputer merujuk kepada sebarang kipas dalam kelonsong komputer digunakan bagi tujuan menyejukkan, dan mungkin merujuk kepada kipas yang menarik udara sejuk dari luar ke dalam kelonsong, menyingkir udara panas dari dalam, atau mengerakkan udara melalui penenggelam haba untuk menyejukkan komponen tertentu. Kegunaan kipas/atau sebarang perkakasan bagi menyejukkan komputer kadang kala dikenali sebagai pendinginan aktif. 4. Kipas Sebagai Pendingin CPU    Saat anda menyalakan komputer dan menggunakannya untuk beberapa waktu lamanya, maka komputer tersebut akan menimbulkan panas pada beberapa bagian komponennya. Untuk mendinginkan komponen tersebut serta untuk menghindari panas yang berlebih maka digunakan kipas dalam komputer. Komponen pendingin yang utama dalam komputer adalah kipas pendingin pada CPU (Prosesor). Jika panas yang dihasilkan tidak dapat diatasi maka dapat menyebabkan kerusakan yang serius pada beberapa komponen komputer. Meskipun komputer telah dirancang sedemikian rupa, namun kipas pendingin tetaplah diperlukan untuk menangkis panas yang dihasilkan oleh komponen-komponen komputer.

EFISIENSI PADA GENERATOR DC

Seperti halnya dengan mesin-mesin lainnya , pada mesin listrik arus searah, efisiensinya dinyatakan sebagai:
Efisiensi yang dinyatakan dalam persamaan diatas disebut pula sebagai efisiensi komersial atau efisiensi keseluruhan (overall efficiency). Selain itu dalam generator searah dikenal dua macam efisiensi lainnya, yaitu :

Berikut ini diagram aliran daya untuk generator arus searah :

Dimana : Pin = Tmek

Kondisi efisiensi maksimum generator arus searah akan terjadi bila :

Hal ini dapat dijelaskan sebagai berikut :
D dengan asumsi rugi variabel hanya berupa rugi tembaga kumparan jangkar di dapat :

dengan asumsi IA = Ib = I, maka :

dengan asumsi IA = Ib = I, maka :
